جداکننده ی روغن از آب به روش سیستم API
سیستم API در واقع یک جداکننده ی روغن از آب می باشد که تحت استانداردهای API طراحی شده باشد. این سیستم بطور وسیعی در تصفیه خانه ها و بسیاری از واحدهای صنعتی مورد استفاده قرار می گیرد. برای طراحی مخازن دایره ای و مستطیلی استانداردهایی وجود دارد ولی در عمل واحدهای مستطیل شکل سازگاری بیشتری داشته و به میزان وسیعتری به کار می روند. اغلب واحدها بنا به دلایل متعددی به طور محافظه کارانه طراحی می شوند.
در این واحدها علاوه بر حذف روغن و چربی، ذرات جامدی نظیر پیچ و مهره، ورقه های پلاستیکی، قطعات بزرگتر فلزی و غیره که غالبا در فاضلابروها ملاحظه می شوند به وسیله ی جداکننده ها حذف می شوند. در نتیجه در این نوع جداکننده ها به لجن روب های قویتری نیاز خواهیم داشت.
استاندارد API 421 یکی از اصلی ترین منابع معتبر در زمینه طراحی و ارزیابی سیستمهای جداسازی روغن و چربی در تصفیهخانهها و صنایع نفت و گاز است. برای دانلود API 421 میتوانید از طریق لینک زیر اقدام کنید.
|
API Publication 421 – Design and Operation of Oil-Water Separators (1990) |
یکی دیگر از منابع معتبر و جدید برای طراحی سیستم های پالایش پسماند و فاضلاب صنایع نفتی و شیمیایی کتاب Waste Management in the Chemical and Petroleum Industries است که اطلاعات ارزشمندی در زمینه ی طراحی سیستم های API ارائه نموده است و میتوانید از لینک زیراین کتاب را دانلود کنید:
|
Waste Management in the Chemical and Petroleum Industries (2020) |
طراحی انواع مختلف جداکننده های آب – روغن بر اساس اختلاف دانسیته استوار می باشد. قابلیت و توانایی جداکننده در بهبود بخشیدن به عملکرد جداسازی روغن از پساب تابع عوامل متعددی می باشد که عبارتند از:
- نوع و حالت روغن و چربی در جریان پساب
- خواص جریان حاصل
- طراحی و اندازه ی واحد
- زمان ماند پساب
رابطه ی اصلی حذف روغن در این گونه واحدها همانند واحدهای ته نشینی بوده و به قرار زیر می باشد:
Vr=g/18×(ρw-ρο)/μ×d
در این فرمول:
Vr= سرعت صعود ( برحسب Cm/Sec )
ρw= دانسیته ی آب
ρo= دانسیته ی روغن
µ= ویسکوزیته ی دینامیکی یا مطلق آب
d= قطر ذرات ( برحسب cm)
g= شتاب ثقل (9/18)
این رابطه برای همه جداکننده های ثقلی روغن از آب بکار می رود. همانند ته نشینی فرمول بر مبنای قانون استوکس (Stokes Law) استوار بوده و برای اعداد رینولدز کمتر از یک صادق است. همچنین باید توجه داشت که این فرمول فقط برای آزاد روغن می تواند به کار رود و برای روغن های امولسیونی قابل استفاده نمی باشد.
جداکننده های نوع API و CPI برای حذف و کاهش روغن های امولسیون طراحی نمی شوند بلکه فقط برای روغن های آزاد مورد استفاده قرار می گیرند. اندازه استاندارد قطر ذرات روغن برای حذف روغن 150 میکرون می باشد.

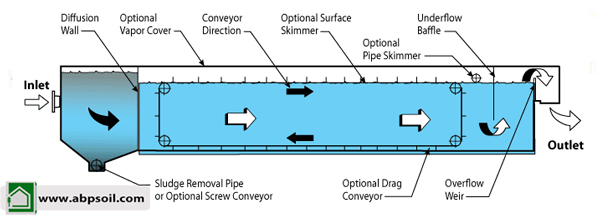

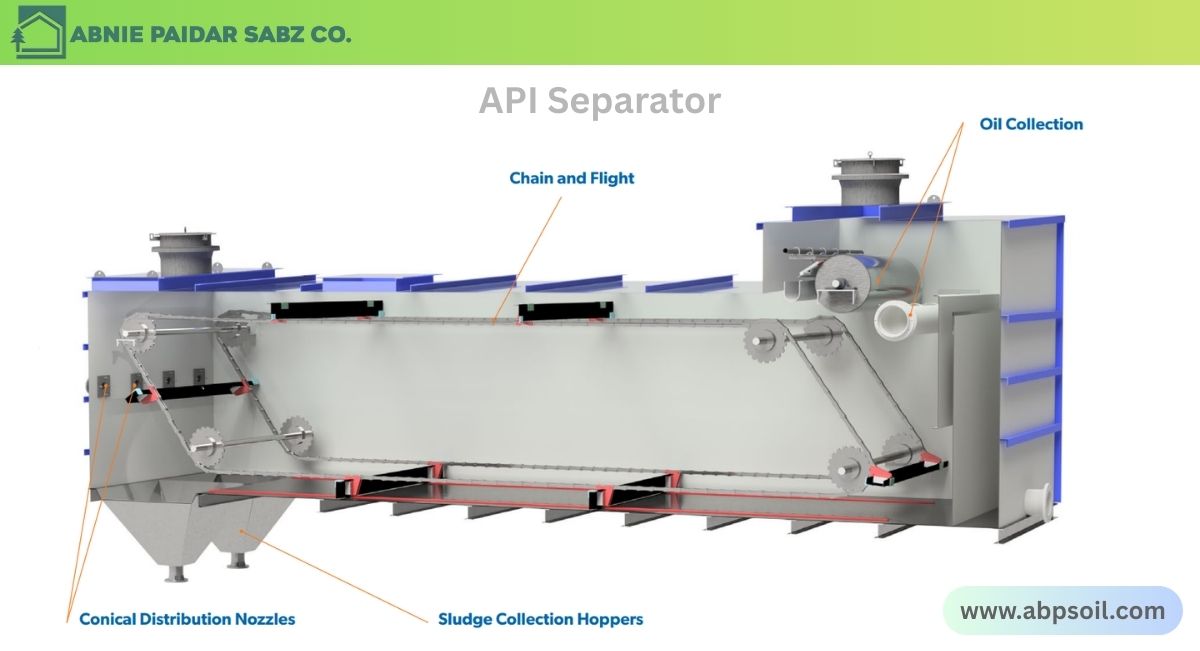

در شکل های زیر، برش شماتیک تانک API به همراه زنجیر و لجنروب و لوله جمع آوری روغن (Oil Skimmer) مربوطه نشان داده شده است.
