فیلترکارتریج (Cartridge Filter)

فیلتر کارتریج (Cartridge Filters)

هوزینگ (Housing) و فیلتر کارتریج (Cartridge Filters)
فیلترهای کارتریج معمولاً در جایی که میزان مواد معلق در سیال (آب، شربت و...) کمتر از 100PPM باشد مورد استفاده قرار می گیرند. این فیلترها غالباً در پیش تصفیه سیستمهای اسمز معکوس (RO)، پرکنهای صنایع غذایی و دارویی و نظایر آن به عنوان فیلتر شفاف ساز نهایی (Polishing Filter) به کار می روند.

 نمونه ای از مدلهای مختلف هاوزینگ فیلتر کارتریج از جنس استنلس استیل 304، استنلس استیل 316 قابل تامین توسط شرکت ابنیه پایدار سبز

فیلترهای کارتریج استنلس استیل



سایر کاربردهای این فیلترها عبارتند از:

- پیش تصفیه RO (RO Pretreatment)
- خطوط تولید موادشیمیایی (Chemicals)
- صنایع نوشیدنی و نوشابه سازی (Beverages)
- صنایع حلالها (Solvents)
- هوای فشرده (Compressed Air)
- صنایع آرایشی و بهداشتی (Cosmetics)
- صنایع الکل سازی (Alcohol)
- آب تغذیه بویلرها (Boiler Feed Water)

این فیلترها با بدنه های (Housing) پلی اتیلنی، پلی پروپیلنی، استنلس استیل 304 و استنلس استیل 316 و 316L ( هوزینگ استیل) به صورت تک المانه، سه المانه، پنج المانه تا 15 المانه در انبار شرکت ابنیه پایدار سبز موجود بوده و جهت سازهای بزرگتر تا 150 المانه قابل طراحی و ساخت در کارگاه شرکت می باشند. فیلتر تعویضی کارتریج فیلترها، در سایزهای (ارتفاع های) 40 , 30 , 20 , 10 از جنس پلی پروپیلن (PP) به دو صورت اسفنجی (Spun) و تابیده (Wounded) با قدرت جداسازی مواد معلق از قطر 50 میکرون تا 0.5, 1,5 ,10 میکرون قابل سفارش و خریداری می باشد.



آّب, پساب, فاضلاب, فیلتر کارتریج, فیلتر دیاتومیت
ابعاد متعارف فیلترهای کارتریج با هوزینگ استنلس استیل 304 و 316 در جدول زیر ارائه شده است:

آّب, سپتیک تانک, فاضلاب, فیلتر کارتریج, فیلتر دیانومیت
مشخصات فیلترهای کارتریج با هوزینگ استنلس استیل



 مشخصات فنی و ابعاد استاندارد هاوزینگ های میکروفیلتراسیون موجود در شرکت ابنیه پایدار سبز

مدل جنس بدنه ارتفاع هاوزینگ mm  A  قطر هاوزینگ mm D  اندازه و نوع ورودی خروجی inch اندازه شیر تخلیه inch ارتفاع المان (کارتریج) inch تعداد المان در هوزینگ حجم گذر آب در ساعت(max)
ABPSFH-10-3 ss304 ss316L 600 Փ170 1" thread 1/2" 10" 3 11gpm/2.5m3/h
ABPSFH-10-5 ss304 ss316L 610 Փ200 1-1/2" thread 1/2" 10" 5 17gpm/4.0m3/h
ABPSFH-10-7 ss304 ss316L 620 Փ250 1-1/2" thread 1/2" 10" 7 25gpm/5.5m3/h
ABPSFH-20-3 ss304 ss316L 850 Փ170 1" thread 1/2" 20" 3

24gpm/5.4m3/h

ABPSFH-20-5 ss304 ss316L 860 Փ200 1-1/2" thread 1/2" 20" 5 40gpm/9.0m3/h
ABPSFH-20-7 ss304 ss316L 870 Փ250 2" thread 1/2" 20" 7 56gpm/12.0m3/h
ABPSFH-30-7 ss304 ss316L 1120 Փ250 2-1/2" Fhange 1/2" 30" 7 85gpm/20.0m3/h
ABPSFH-30-15 ss304 ss316L 1420 Փ350 3" Flange 1/2" 30" 15 120gpm/27.0m3/h
ABPSFH-40-7 ss304 ss316L 1370 Փ250 thread 2-1/2" Flange 1/2" 40" 7 125gpm/28.0m3/h
ABPSFH-40-15 ss304 ss316L 1660 Փ350 Flange3" 3/4" 40" 15 250gpm/56.0m3/h
ABPSFH-40-27 ss304 ss316L 1770 Փ450 Flange4" 3/4" 40" 27 460gpm/105.0m3/h
ABPSFH-40-60 ss304 ss316L 2150 Փ700 Flange5" 1'" 40" 60 1000gpm/225.0m3/h



 همانطور که در جدول مربوط به انتخاب فیلترهای کارتریج ملاحظه می گردد. فیلتر کارتریج صنعتی معمولاً در سایز های 20 اینچ، 30 اینچ و 40 اینج ساخته می شوند. هوزینگ های استنلس استیل در کارتریج فیلتر ها، بیشتر در صنایع غذایی، صنایع داروسازی و صنایع نظامی کاربرد دارند. کلیه قسمتهای کارتریج فیلترهای مورد استفاده در خط تولید داروسازی معمولاٌ قابل باز شدن و پیاده شدن می باشند تا به راحتی بتوان آن را شستشو داد و تمیز نمود.

در شکل زیر سه لایه بافت یک فیلتر کارتریج اسفنجی (ملت بلون Melt Blown) با کیفیت مناسب، نشان داده شده است.

فیلترکارتریج (Cartridge Filter)

فیلترهای کارتریج اسفنجی یا الیافی پس از یک مدت کارکرد، با حذف مواد معلق در آب، کم کم دچار گرفتگی می شوند. هر چقدر مواد معلق موجود در آب (TSS) بیشتر باشند، این گرفتگی زودتر اتفاق می افتد و فیلتر کارتریج زودتر بایستی تعویض گردد. شکل زیر گرفتگی یک فیلتر کارتریج 5 میکرون با ارتفاع 10 اینچ را نشان می دهد.

 فیلتر کارتریژ

نحوه تشخیص گرفتگی فیلترهای کارتریج:

اگر بدنه فیلتر کارتریج شفاف باشد (هوزینگ شفاف) ، بعضاٌ بازرسی و تشخیص چشمی شاده ترین راه برای تشخیص گرفتگی المان کارتریج فیلتر می باشد. اما در فیلترهای کارتریج با بدنه غیر شفاف، دو راه برای تشخیص گرفتگی فیلتر وجود دارد.

الف-نصب فشارسنج از قبل و بعد از کارتریج فیلتر و جمع بندی در مورد اختلاف فشار قبل و بعد از فیلتر

ب-اندازه گیری دبی قبل و بعد از هوزینگ کارتریج که با افت میزان دبی، متوجه گرفتگی فیلتر خواهیم شد.

نحوه رفع گرفتگی فیلترهای کارتریج تصفیه آب:

در سیستم های کوچک صنعتی و نیز دستگاههای تصفیه آب خانگی، بهترین کار تعویض فیلتر کارتریج میکرونی (اعم از الیافی یا رشته ای)می باشد.

در سیستمهای بزرگ صنعتی، امکان بک واش کارتریج فیلترها با دبی حدوداٌ دو برابر دبی نرمال وجود دارد. همچنین در برخی منابع استفاده از محلول اسیدی جهت شستشوی معکوس فیلترهای میکرونی یا فیلتر کارتریج ها را مطرح نموده اند. در این موارد محفظه یا بدنه فیلتر (فیلتر هوزینگ) حتماٌ بایستی از جنس استنلس استیل یا PP یا PVC باشد و این روش جهت فیلترهای با بدنه کربن استیل و پوشش اپوکسی پیشنهاد نمی گردد.





شکل فیلتر کاتریج

میزان قابلیت جداسازی ذرات

مشخصات فیلتر کاتریج

ردیف

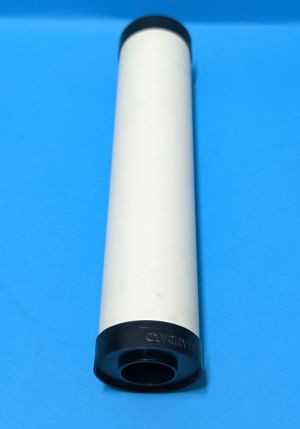

فیلتر سرامیکی  UF

1

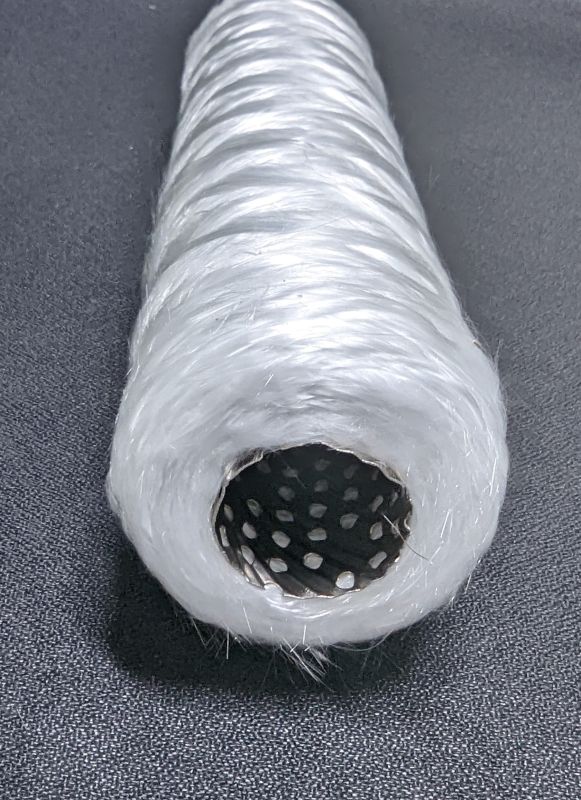

فیلتر کارتریج الیافی با هسته داخلی استنلس استیل

2

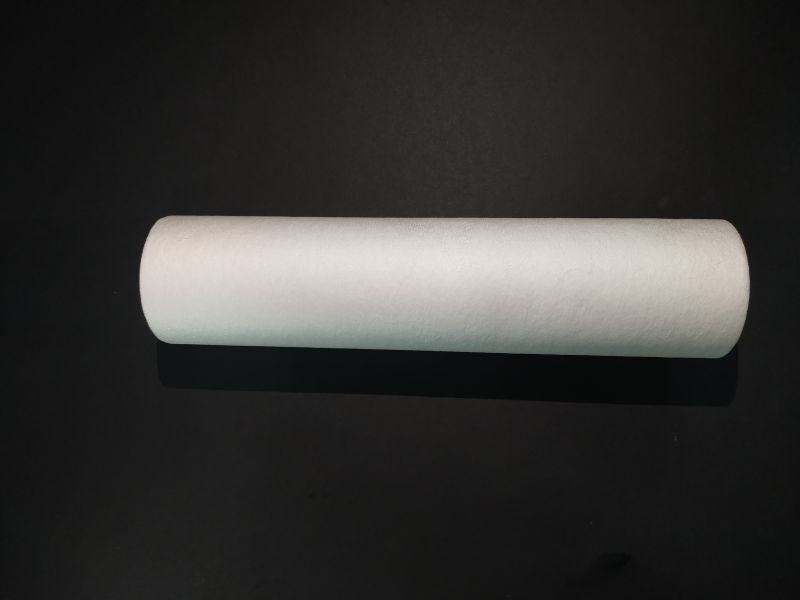

فیلتر پلی پروپیلن ساده ( پر کاربرد در تصفیه آب خانگی و پرکن ها

3

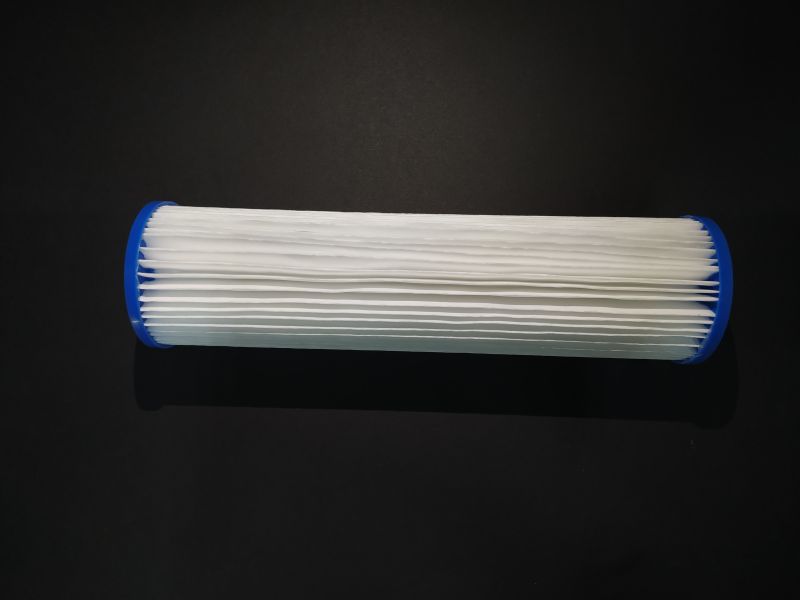

فیلترکارتریج چین دار ( آکاردئونی ) کاغذی با قابلیت نگهداری و جداسازی مواد معلق بالا

4





فیلترکارتریج پلیسه ای ( پلیتد/ پلیتت ) ( Pleated ) یا چین دار با پوسته مقاوم

( Hard Cover ) جهت صنایع نظامی و دارویی و صنایع حساس

مدل یک سر تخت یک سر واشر ( دابل اورینگ ) سایز 222

5

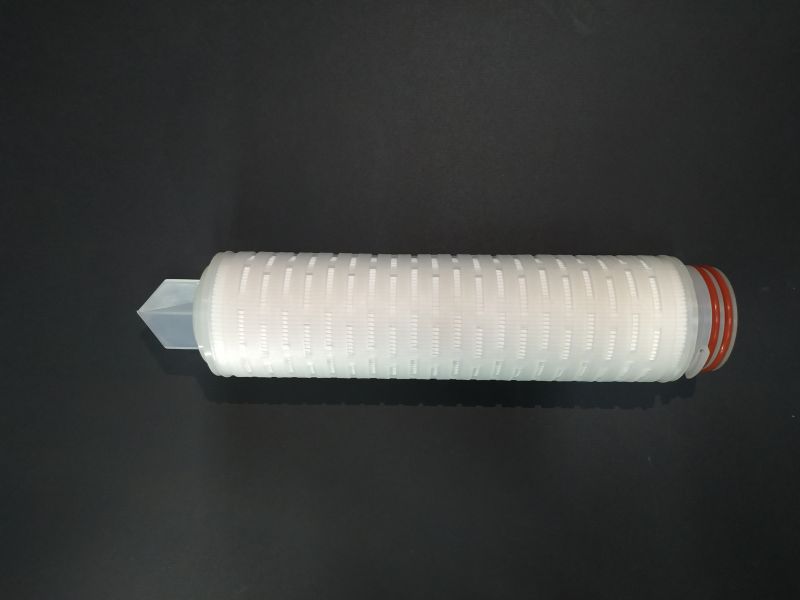

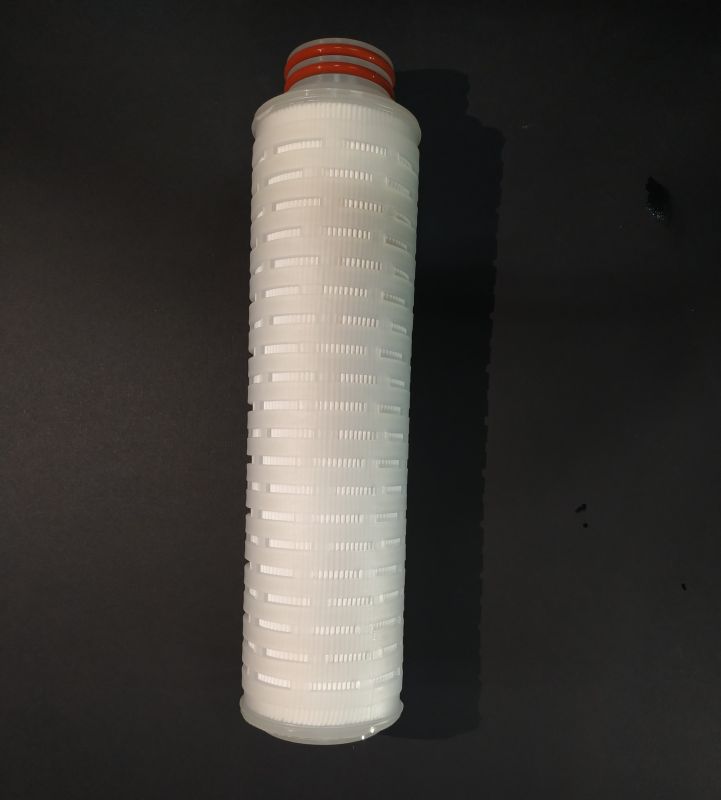

فیلترکارتریج موشکی ( پلیسه ای ) ( Pleated ) یا چین دار با پوسته مقاوم

( Hard Cover ) جهت جداسازی های حساس نطیر صنایع داروسازی و جداسازی میکروب ها و قدرت جداسازی 0.5 میکرون و 0.35 میکرون و 0.1 میکرون

مدل یک سر موشکی ( سه پره ) یک سر واشر ( دابل اورینگ ) سایز 226

6

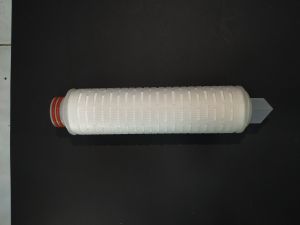

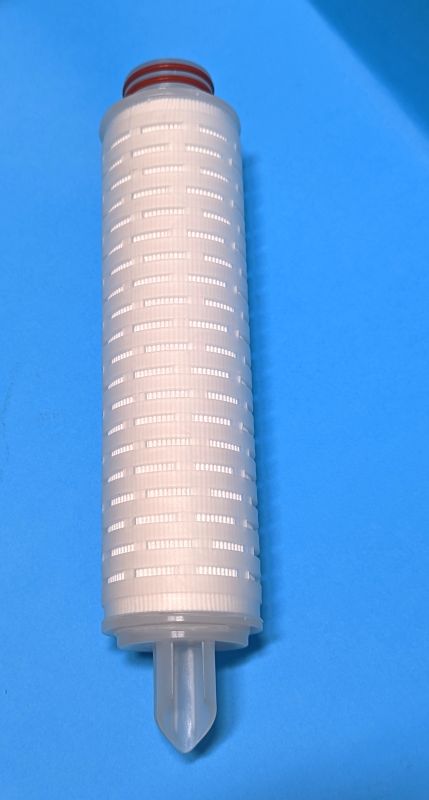

فیلتر پلیسه ای ( موشکی ) یا چین دار با پوست مقاوم جهت جداسازی تا 5 میکرون ،    1 میکرون ، 0.5 میکرون ، 0.35 میکرون و 0.1 میکرون

مدل یک سر موشکی ( نیزه ای ) و بک سر دابل اورینگ سایز 222

7





فیلتر نیزه ای ( فیلتر پلیسه ای ) با پوسته سخت بیرونی ( Hard Cover ) جهت کاربردهای حساس نظامی ، داروسازی ، جداسازی میکروب و باکتری

مدل یک سر موشکی و یک سر واشر دابل اورینگ سایز 226

قابلیت جداسازی از 10 میکرون تا 0.1 میکرون

8

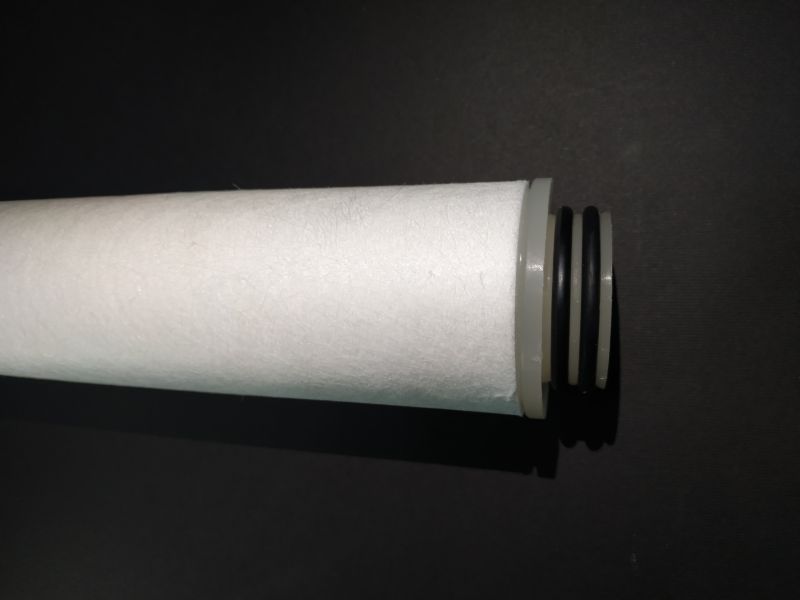

فیلتر کارتریج پروپیلن ( ملت بلون Melt Blown ) جهت پیش تصفیه سیستم های تصفیه آب اسمز معکوس ( RO ) و تصفیه آب دریا

مدل یک سر موشکی ، یک سر دابل اورینگ سایز 226

9

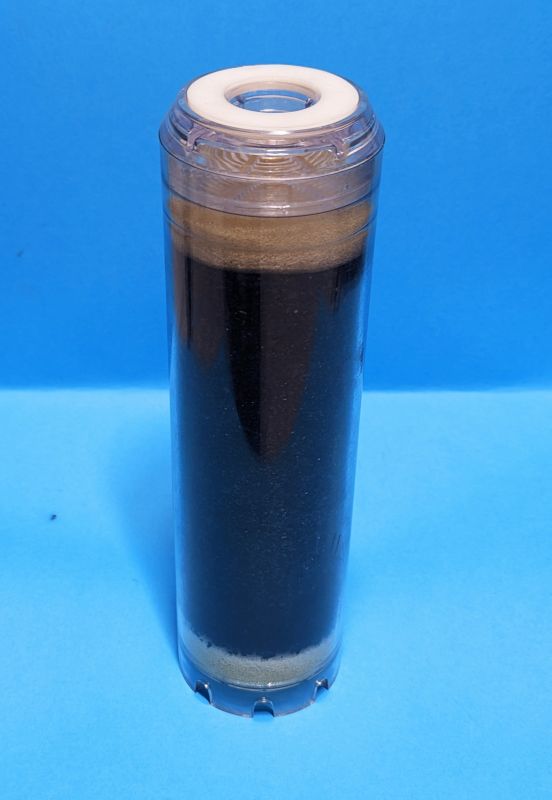

فیلتر کارتریج کربن فعال با قابلیت تعویض مخصوص داخلی مناسب جهت کارهای آزمایشگاهی و اندازه گیری ضریب جذب کربن اکتیو

10

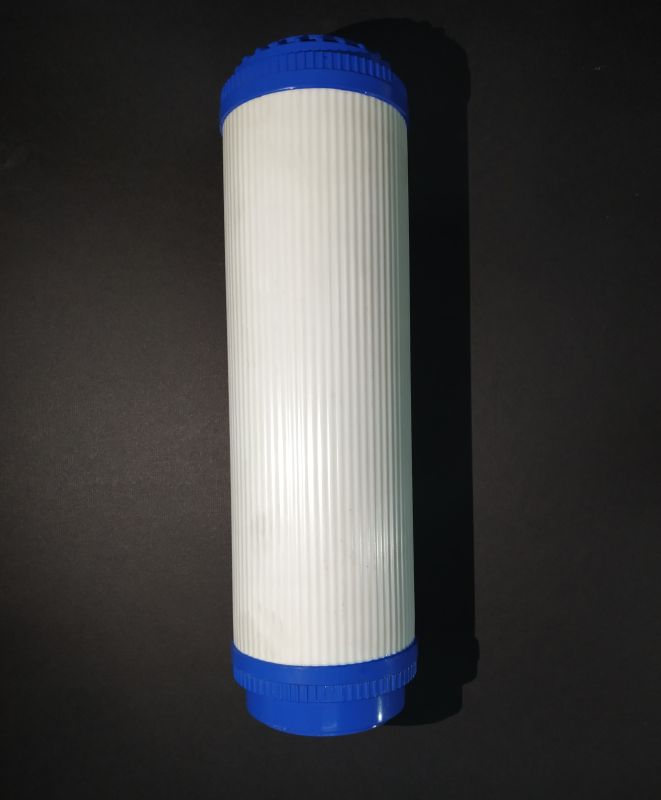

فیلتر زغال فعال با قابلیت جذب مواد آلی و کلر باقیمانده در آب

پر کاربرد  در سیستم های تصفیه آب خانگی و پیش تصفیه  RO خانگی

11




فیلترهای کارتریج استنلس استیل

در صنایع دارویی، غذایی، نظامی و دفاعی، استفاده از فیلترهای کارتریج و نیز بدنه فیلتر کارتریج از جنس استنلس استیل 316 و یا استنلس استیل 304 بسیار متعارف می باشد. این فیلترها در اشکال مختلف و اندازه های مختلف 10 اینچ، 20 اینچ، 30 اینچ و 40 اینچ ساخته می شوند. در شکل های زیر چندین نمونه به همراه نقشه شماتیک و ابعاد آنها نشان داده شده است. از انواع مختلف محفظه های فیلتر کارتریج استنلس استیل از ویژگی های مهم فیلترهای کارتریج استنلس استیل، مقاومت آنها در دمای بالا (تا 120درجه سانتی گراد) و تحمل فشارکاری بالا می باشد. همچنین این فیلترها قابل شستشو می باشند و این ویژگی معمولاٌ هزینه بالای آنرا توجیه می نماید. چرا که زمان تعویض کارتریج فیلترهای استنلس استیل طولانی گشته و هزینه نگهداری کاهش می یابد.

نمونه فیلترهای کارتریج استنلس استیل

فیلتر کارتریج



فیلتر کارتریج

فیلترهای کارتریج استنلس استیل

فیلترهای کارتریج استنلس استیل



فیلم بکارگیری فیلتر کارتریج در تصفیه خانه آب آشامیدنی پیش از مرحله فیلتراسیون اسمز معکوس (RO)



 کارتریج فیلتر ساخت شرکت ابنیه پایدار سبز

کارتریج فیلتر ساخت شرکت ابنیه پایدار سبز





فیلترهای میکرونی با شستشوی اتوماتیک

فیلترهای میکرونی با شستشوی اتوماتیک



انواع مختلف میکرو فیلترها

انواع مختلف میکرو فیلترها

انواع مختلف فیلتر کارتریج

انواع مختلف فیلتر کارتریج

 راهنمای کاربرد و انتخاب فیلتر کارتریج با مواد سازنده مختلف

راهنمای کاربرد و انتخاب فیلتر کارتریج با مواد سازنده مختلف



راهنمای انتخاب و نامگذاری سر و ته فیلترهای کارتریج با کاربرد های خاص

راهنمای انتخاب و نامگذاری سر و ته فیلترهای کارتریج با کاربرد های خاص



راهنمای بکارگیری و راندمان کارتریج فیلترها با کیفیت ها و اشکال مختلف

راهنمای بکارگیری و راندمان کارتریج فیلترها با کیفیت ها و اشکال مختلف

نمونه ای از کیفیت ضعیف یک فیلتر به ظاهر استنلس استیل

نمونه ای از کیفیت ضعیف یک فیلتر به ظاهر استنلس استیل
